反滲透陶氏膜進水要求-藍膜

陶氏公司生產的反滲透膜不論是在產水還是在進水條件上，較比其他反滲透膜更有優勢。目前反滲透膜中陶氏膜的進水要求比較廣泛，針對不同的進水水質都有不同型號的反滲透陶氏膜來適應使用場景。

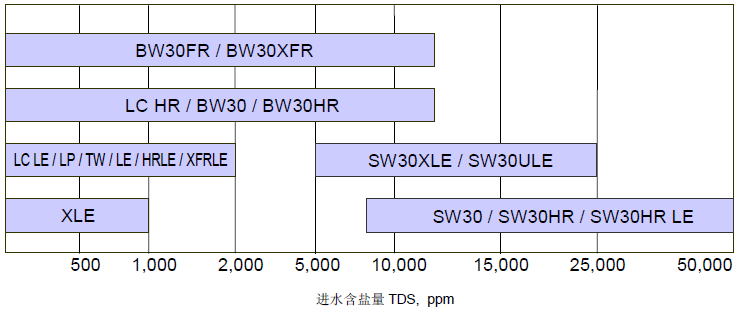

1.陶氏反滲透膜進水含鹽量要求選型：

2.進水條件對反滲透陶氏膜有哪些影響？

當水流通過串聯在一起的反滲透陶氏膜時產品水和濃縮水流量的變化趨勢：全部進水被高壓泵泵入反滲透陶氏膜內時，經過膜的過濾成為產水，余下的水對于該元件來講成為它的濃水，該濃水繼續進入后續元件內，成為后續元件的進水，由于水量減少，水流流速降低，而水中的雜質濃度卻不斷升高，這一狀況在所有的壓力容器內沿水流方向連續變化，直至流速減慢至剛好維持渦流狀態流過膜表面。用計算機進行設計計算時，應確保最后一段最末一支反滲透陶氏膜內的流速和濃度保持在最低極限之內，不致于在膜系統運行中發生因膜面流速過低，降低了元件錯流自凈的能力而產生雜質沉淀污染膜表面的問題。這就是為什么RO和NF系統必須在設計范圍內進行操作，任何變化如進水溫度、進水化學特性或進水流速變化、水流分布不均勻和不平衡都將導致RO和NF系統操作超過設定的參數范圍，引發膜系統污染。

3.進水：

接下來需要考慮的是進水，諸如預期的水量、水質以及水源及其可能存在的問題。有時目前的原水流量可以滿足要求，但請你確定在預估原水量當中還應包括將來的用水量增加的計劃，并且目前所需要水量的變化也應在設計時予以考慮。產水的水質要求由最終的用水工藝所決定。產水的制造成本隨最終產水的純度增加而增加。如果用水的要求并非需要達到RO出水的高質量，就應慎重考慮采取其他處理方法，在設計時應充分考慮這一因素。

水源的化學組成和特性必須深入了解。任何系統的設計必須能夠應付最好或最壞的條件，井水的溫度和化學成份通常比較穩定，懸浮固體（SS）較低，但每一眼井應視為不同的水源。地表水的變化很大，一般溶解固體（TDS）較低，但懸浮固體（SS）、有機物和微生物含量很高，通常市政自來水的取水水源為地表水，系統運行工況常常變化，因而市政供水水質也會有很大變化。

保存水源水質的原始數據非常重要，只有妥善取樣和分析方法正確的數據才可以信賴。水樣瓶應經過酸洗，瓶蓋應配塑膠襯墊，取水點應在自由流動水域而不能在死角，僅一個取水點是絕對不行的，必須獲得一系列水樣，覆蓋所有季節和條件，例如雨后或干旱期，任何一個未來可能會取水的潛在的水源都必須作仔細的水質分析。

4.陶氏反滲透膜各型號進水條件及參數。

		標準性能特征				結構特征			可靠性特征
		測試進水壓力（psi）	產水流量（gpd）	穩定脫鹽率（%）	iLEC™端面自鎖技術	進水流道寬度	有效膜面積（ft²）	產水管內徑（in）	堅固耐用的FT30 耐pH1~13清洗范圍全自動卷制結構有效膜面積保證
最高脫鹽率	BW30-365	225	9,500	99.5		34mil	365	1.125
	BW30-400	225	10,500	99.5		28mil	400	1.125
	BW30-400/34i	225	10,500	99.5	□	34mil	400	1.125
	BW30-440i	225	11,500	99.5	□	28mil	440	1.125
	BW30HR-440i	225	12,650	99.7	□	28mil	440	1.125
低能耗	LE-400	150	11,500	99.3		28mil	400	1.125
	LE-440i	150	12,650	99.3	□	28mil	440	1.125
	HRLE-440i	150	12,650	99.5	□	28mil	440	1.125
	XLE-440	100	12,700	99		28mil	440	1.5
抗污染	BW30FR-365	225	9,500	99.5		34mil	365	1.125
	BW30FR-400	225	10,500	99.5		28mil	400	1.125
	BW30FR-400/34i	225	10,500	99.5	□	34mil	400	1.125
	BW30XFR-400/34i	225	11,500	99.65	□	改進型34mil	400	1.125
	XFRLE-400/34i	150	11,500	99.4	□	改進型34mil	400	1.125

本文由藍膜(www.jzbzl.org)原創首發，轉載請以鏈接形式標明本文地址或注明文章出處!

上一篇：工業反滲透膜拆裝圖示-藍膜下一篇：坎普爾edi模塊型號-canpure品牌edi參數-藍膜

蘇生：	13544239962
售前咨詢：	0755-23192914
投訴建議：	13544239962
QQ：	3168232838
郵箱：	hugo@ilanmo.cn
地址：	深圳市光明新區公明街道華發北路2號
